کندانسور سقفی
کندانسور سقفی

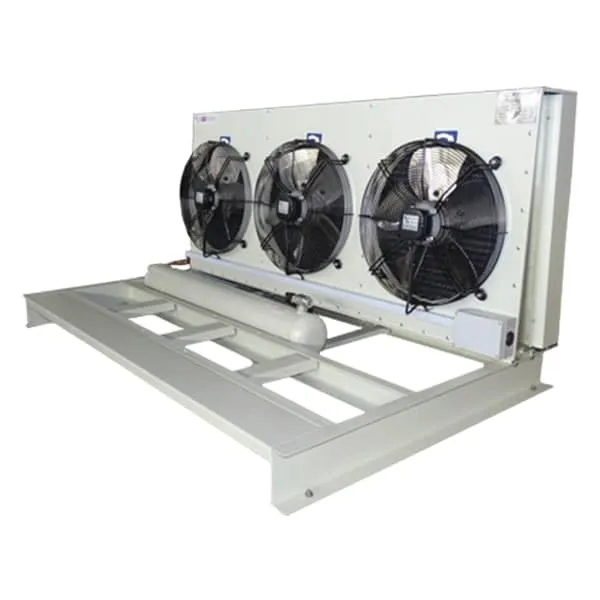

کندانسور سقفی یک مبدل حرارتی است که گرمای بخار ورودی بداخل آن مستقیم به هوای اطراف محیط کندانسور سقفی منتقل میگردد برای همین نوعی روش سرمایش خشک میباشد. کندانسینگ سقفی برخلاف کندانسورهای تبخیری از آب هیچ استفادهای جهت دفع حرارت نمیکند. بنابراین مقدار چگالش اینگونه تجهیزات تابع دمای خشک محیط میباشد. کمپرسورهای هوایی مناسب سیستمهای تهویه مطبوع متوسط و کوچک هستند. جهت رفع گرمای جریان تبخیر سه فرآیند ترمودینامیکی : کاهش دمای بخار داغ، چگالش، کم شدن دما مایع اشباع در کندانسور سقفی تشکیل میشود. شرکت کویل سازی DX مطابق نیاز واقعی مشتری تولید کننده انواع کندانسورهای هوایی (V شکل، عمودی، افقی) با ظرفیتهای مختلف داخل کشور می باشد.
انواع کندانسور سقفی
پارامترهایی همچون : میزان بخار عبوری، مقدار دفع حرارت مورد نیاز، محدودیت فضای موجود برای نصب، نوع کاربرد کمپرسور، نحوه چیدمان کویلها کندانسورهای سقفی را به سه دسته : کندانسور با کویل V مانند، کوئل افقی، مبدل عمودی تقسیم بندی میکند. همچنین کندانسینگ هوایی براساس نوع کویل شامل دو مدل زیر میگردد :
· کندانسورهای سقفی دارای کویل فین و تیوب : ساختار کویلها مشمول تعدادی لوله و فین میشود که لولهها با متریال مس طراحی میگردند. بعلت هدایت حرارتی بالای آنها گرمای مسیر عبوری درون انشعابات بطرز عالی از جداره عبور مینماید. ولیکن طی ایجاد جریان اجباری هوا توسط فن محوری، قابلیت سیال برای انتقال حرارت جابجایی کافی نخواهد بود لذا بمنظور زیاد نمودن میزان انتقال گرما میان لولهها و گذر هوای عبوری روی کویل، تعداد زیادی صفحات فین آلومینیومی در فواصل کم جهت افزایش سطح تبادل حرارتی تعبیه میشوند. سپس گرما بوسیله بخار داغ یا اشباع داخل لوله مستقیم به هوای محیط اطراف دفع میشود.
· کندانسور سقفی با کویل میکرو کانال : میکرو کانال مدل پیشرفته کندانسینگ سقفی میباشد که دارای استراکچری مشابه کویلهای فین و تیوب است. ولیکن جریان گرم بخار از درون کانالهای کوچک آلومینیومی گذر کرده سپس فین آلومینیوم بصورت فشرده میان کانال جای میگیرد. همچنین میتوان توسط مبدلهای میکرو کانال سطح جانبی کویل کندانسورهای سقفی را تا 23 درصد نسبت به کوئلهای تیوب دار افزایش داد.
نحوه عملکرد کندانسورهای سقفی
سیال هدف داخل کندانسورهای سقفی بهمراه سیکل مدار بسته درون یک کویل با تعداد مشخصی ردیف جریان پیدا مینماید. گرمای آب داغ موجود در کوئل مداربسته توسط هوای تامین گشته از پروانه گرفته میشود و سپس به محیط اطراف منتقل میگردد. فن اینگونه دستگاهها عمودی و محوری کوپل مستقیم با موتور است. هوا بعد برخورد لایههای متفاوت مبدل آب را بعنوان هدایت گرمایی استفاده کرده، گرما جذب میکند و ازبخش زیرین سیستم هوای گرم خارج میگردد.
طراحی کندانسینگ سقفی
کارخانه کویل سازی دی ایکس متخصص طراحی کندانسور سقفی در انواع گوناگون میباشد. هنگام تولید باید به ابعاد، ظرفیت، دمای اشباع، متریال مبرد توجه کرد. عموما در دستگاههای سقفی سرد خانهای یا دائم کار نیاز است که مخزن جمع آوری مبرد رسیور مجهز به شیر اطمینان، شیرهای ورودی و خروجی باشد همچنین طبق استانداردهای مخازن تحت فشار عرضه گردد. شما عزیزان میتوانید جهت طراحی کندانسور مدنظر خود همچنین راهنمایی بیشتر با کارشناسان فنی کارخانه کویل سازی دی ایکس البرز تماس برقرار کنید تا از مشاوره رایگان بهره مند شوید.
