کولینگ تاور مخروطی
کد خبر: ۱۵۵۱۹
تاریخ انتشار: ۱۵ : ۱۴ - ۲۲ دی ۱۴۰۰

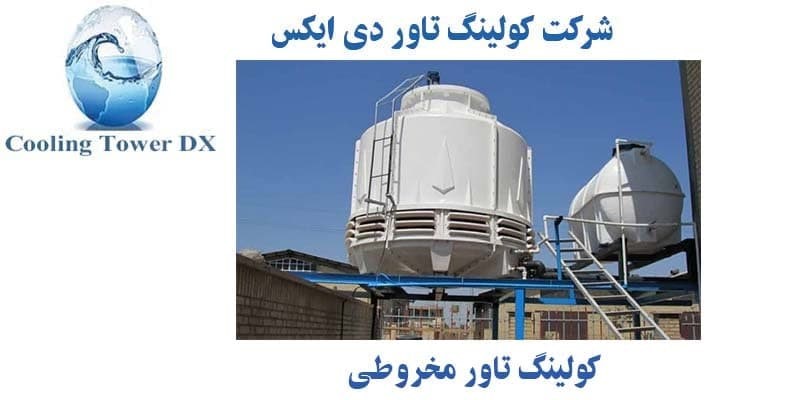

کولینگ تاور مخروطی

بامداد جنوب: کولینگ تاور مخروطی نوعی برج خنک کننده مدار باز مرطوب با هندسه مخروطی یا مدور می‌باشد که این نوع کولینگ تاور فایبرگلاس وظیفه کاهش دمای سیال را برعهده دارد.


کولینگ تاور مخروطی نوعی برج خنک کننده مدار باز مرطوب با هندسه مخروطی یا مدور می‌باشد که این نوع کولینگ تاور فایبرگلاس وظیفه کاهش دمای سیال را برعهده دارد. طراحی دوار مانند برج‌های مخروطی موجب می‌شود حدود سی درصد بازدهی خنک کاری دستگاه طی مکش طبیعی تقابل آب و هوا صورت پذیرد. بنابراین باعث شده مصرف انرژی تا اندازه قابل توجه‌ای کاهش یابد. متریال سازنده بدنه کولینگ تاور مدور معمولا فایبرگلاس است زیرا سبب مقاومت بالا مقابل زنگ زدگی و خوردگی میگردد. شرکت کولینگ تاور تهویه دی ایکس تولید کننده تخصصی انواع کولینگ تاور مخروطی مدور جهت استفاده در مصارف صنعتی نیمه سنگی و سبک میباشد. همچنین کولینگ‌های گرد برای خنک کردن چیلرهای تهویه مطبوع بسیار کاربردی هستند. توجه گردد کمپانی دی ایکس توانایی عرضه تاورهای مخروطی را در ظرفیت‌های مختلف بنحو مونتاژ و دمونتاژ با بهترین کیفیت همراه ضمانت نامه کتبی داراست.

عملکرد کولینگ تاور مخروطی چگونه می‌باشد؟

عملکرد کولینگ تاور مدور بگونه‌ای بوده که ابتدا سیال طی فرآیندهای صنعتی داخل یک سیستم نظیر تهویه مطبوع داغ شده سپس توسط فلنچ‌ها به درون دستگاه مخروطی وارد میشود. بعد وارد شدن، آبگرم از طریق لوله هدر به قسمت تشتک فوقانی کولینگ واتر راه می‌یابد. در ادامه آب خنک شونده جهت توزیع وارد اسپرینکلر کولینگ تاور مخروطی می‌گردد. آبگردان برنجی یا آلومینیومی حاوی تعداد مشخصی خروجی است که متصل لوله‌های سوراخ داری میباشد. سوراخ‌ها دارای زاویه هستند و بعلت فشار آب موجب چرخش اسپرینکلر همچنین پخش دورانی سیال بر روی پکینگ مدیا برای خنک کاری می‌شوند. بخاطر نوع عملکرد، برج‌های مخروطی بیشترین استفاده را در مصارف مسکونی دارند. توجه شود راندمان کولینگ تاور مدور برخلاف انواع دیگر بنحو جریان هوای مخالف میباشد.

کولینگ تاور مخروطی فایبرگلاس چه کاربردهایی دارد؟

چنانچه بخواهیم انواع کاربری‌های برج خنک کننده مخروطی فایبرگلاس توضیح دهیم باید آنها را در دو دسته بندی استفاده صنعتی و تهویه مطبوع قرار دهیم :

1. کاربری صنعتی : امروزه درون بیشتر صنایع سنگین و سبک انواع کولینگ تاور مخروطی برای تامین آبسرد تجهیزات استفاده میگردد. بعنوان مثال میتوان به صنعت‌هایی همانند: صنایع غذایی، شیمیایی، دارویی، تولید لوازم آرایشی، فولاد، پتروشیمی، ذوب فلزات، تزریق پلاستیک، نفت اشاره کرد.

2. کاربری تهویه مطبوع : سیستم‌های تهویه مطبوع چیلرهای جذبی یا تراکمی را جهت خنک کردن هوای محیط توسط فن کوئل بکار می‌برند. چیلرها دارای کندانسور آبی هستند که برای کامل نمودن عملکرد خود به یک مدار آب خنک کننده و منبع برودتی نیاز دارند. این منبع تبرید یا سرمایشی چیلرها کولینگ واتر مدور می‌باشد.

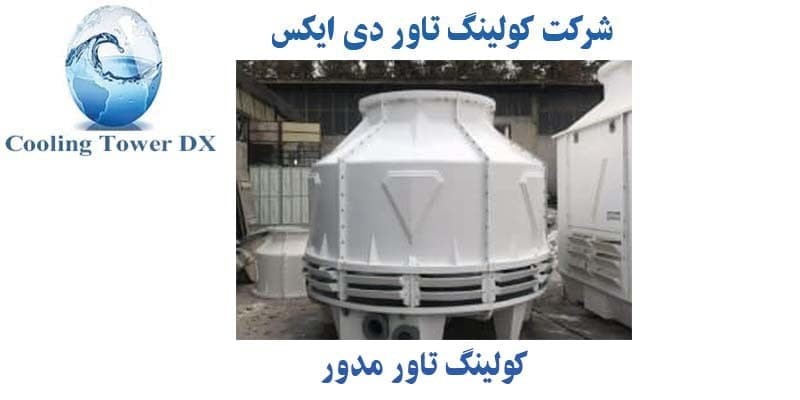

کولینگ تاور مخروطی


قطعات اصلی تشکیل دهنده کولینگ تاور مخروطی چیست؟

کمپانی تهویه دی ایکس علاوه بر تولید انواع کولینگ واترها اعم از مکعبی و گرد، سازنده قطعات برج‌های خنک کننده نیز محسوب می‌گردد. اجزای تشکیل دهنده کولینگ تاور مخروطی شامل قطعات ذیل میشود :

· پنل (دیواره منحنی) : تشتک سیال را به فن استک ورودی هوای گرم اشباع شده متصل میکند.

· تشتک (بیسین) : محلی جهت ذخیره نمودن سیال خنک خروجی دستگاه

· تسمه : اتصال دهنده پولی سر پروانه به فولی سر دینام

· لوور : مکش کننده هوای خشک و خنک بداخل کولینگ تاور مدور، دارای دو مدل لانه زنبوری و تیغه ای

· پیچ و مهره : برای متصل کردن قطعات گوناگون بدنه بهم دیگر

· پایه لوور دو طرفه : لوور به تشتک یا پنل‌ها وصل می‌نماید

· الکتروموتور : تامین کننده انرژی مورد احتیاج جهت گردش فن، کمپانی DX از دو برند الکتروموتور زیمنس آلمان یا موتوژن تبریز استفاده میکند.

· پکینگ مدیا : دارای انواع اسپلش و فیلمی به منظور افزایش سطح تبادل انرژی گرمایی، ساخته شده از متریال PP، PVC

· توری زیر پکینگی : روی ساپورت عنکبوتی جای گرفته همچنین نگهدارنده جانبی پکینگ‌ها برروی ساپورت است.

· پروانه محوری : بوجود آورنده تلاطم و نیروی مکش مکانیکی در هوا

· توری محافظ فن گارد : مانع ورود اجسام خارجی بداخل فن می‌شود.

· کاهنده دور : قدرت گشتاور را از الکتروموتور به پروانه انتقال میدهد.

· اسپرینکلر (آبگردان، کلگی توزیع آب) : هدایت کننده سیستم توزیع آب بصورت چرخشی

· قطره گیر (المیناتور) : کاهش دهنده پرتاب قطرات آب بطرف فن محوری

· لوله آرم : لوله‌های خروجی اسپرینکلر منافذ دار برای خروج آب داغ برروی پوشال‌ها

· لوله‌های هدر آب : هدایت کننده سیال در نقاط مختلف کولینگ تاور مخروطی هستند

· اتصالات جانبی : خروج جریان تخلیه یا بلودان

چه مواردی در افزایش راندمان کولینگ تاور مخروطی تاثیر گذار است؟

برای اینکه یک دستگاه کولینگ تاور مخروطی راندمان بالایی داشته باشد ابتدا باید طراحی و محاسبات آن بنحو بسیار دقیق توسط مهندسان فنی صورت گیرد. همین منظور مهندسین کارخانه کولینگ تاور دارای دانش تخصصی بالایی هستند که بهترین طراحی استاندارد را انجام می‌دهند. همچنین بکار بردن اسپرینکلر و پکینگ‌های مناسب با متریال عالی موجب افزایش راندمان برج‌های خنک کننده مخروطی میشود. رسیدگی اصولی، آورهال به موقع سیستم، چکاب یا تعویض سر وقت قطعات جزء موارد افزایش دهنده عملکرد دستگاه بشمار می‌آید. زیرا مانع تشکیل رسوبات، زنگ زدگی، خوردگی بدنه و اجزای تشکیل دهنده می شود. علاوه بر این موارد، سه عامل زیر نیز جهت افزایش راندمان کولینگ تاور بسیار موثر می‌باشند :

1) بکار بردن قطره گیر یا المیناتور : استفاده از چکه گیر درون برج‌های مخروطی مانع خروج قطرات آب شده همچنین کاهش تماس رطوبت با قطعات قسمت حوض هوادهی را دنبال دارد. حذف کننده بخار اشباع سنگین اطراف کولینگ تاور در فصول گرم سال نیز میباشد.

2) بکارگیری مخزن یا استخرهای نگهدارنده آب : استفاده از مخزن موجب پایین آمدن دمای آب ورودی بداخل کولینگ تاور گرد می‌گردد. همچنین باعث بالا رفتن سرعت خنک کاری و تحویل آب سرد می‌شود.

3) محل نصب دستگاه : استراکچر کولینگ تاور مخروطی کاملا باد شکن است بنابراین قابلیت نصب در ارتفاع را دارد. این دستگاه از همه طرف نیازمند تنفس میباشد پس باید بگونه‌ای نصب شود که اطرافش هیچ مانعی قرار نگیرد تا راندمان کاهش پیدا نکند.

قیمت خرید کولینگ تاور مخروطی مدور

قیمت خرید یک دستگاه برج خنک کننده گرد نسبت به انواع دیگر کمی پایین‌تر است. عوامل تعیین کننده قیمت خرید نهایی کولینگ تاور مخروطی شامل مواردی مثل: متریال سازنده بدنه (فایبرگلاس، بتن، گالوانیزه)، عایق بندی، میزان ضخامت پنل و تشتک، مدل و جنس تشکیل دهنده پکینگ‌های مدیا، ظرفیت کولینگ واتر (5 تا 1250 تن تبرید قابلیت تولید دارد)، توان و برند الکتروموتور، متریال سازنده اسپرینکلر، فن استفاده شده (نوع فن، قطر پروانه، تعداد بلیدها) می‌شود.
